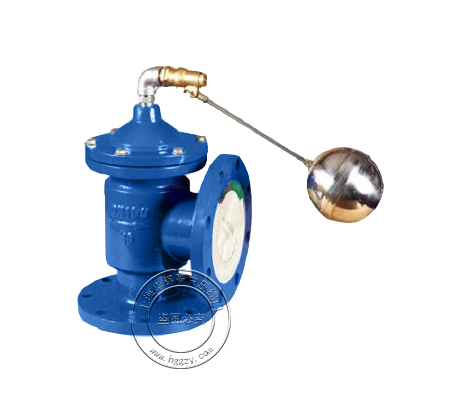

液壓水位控制閥

產品簡介：

H142X液壓水位控制器能自動控制水箱、水塔液面高度。當水面下降超過設定值時，浮球閥打開，活塞上腔壓力降低，上下腔形成壓差，閥瓣打開，管道進行供水：當水位上升到預設高度時，浮球閥關閉，活塞上腔壓力不斷增大，閥瓣關閉，停止供水。如此往復，實現自動供水功能。

工作介質：水

工作溫度：0°C~80°C

主體材料：球墨鑄鐵

公稱壓力：0.6~1.0MPA

試驗標準：GB/T13927

詳細介紹
下載文檔

性能特點 Property and Features

1、閥體積小、安裝簡便。
2、啟用靈敏度高，水頭損失小無水錘現象。
3、使用年限久，不易損壞。

主要技術參數 Main Technical Parameters

公稱壓力	強度試驗	密封試驗	適用溫度	適用介質	連接法蘭	試驗標準
0.6~1.6MPa	1.5倍公稱壓力	1.1倍公稱壓力	0~80°C	潔凈水	GB/T 1724 1.6、 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名稱	材料
閥蓋	鑄鐵、球鐵、鑄鋼、不銹鋼
壓縮彈簧	硅錳鋼
膜片壓板	不銹鋼
膜片	丁晴橡膠
閥桿	不銹鋼
閥盤	球鐵、銅合金
O型圈	丁晴橡膠
閥盤壓板	銅合金
閥體	鑄鐵、球鐵、鑄鋼、不銹鋼
閥座	銅合金

主要外形尺寸 Main Dimensions

DN	40	50	65	80	100	125	150	200	250	300	350
L	107	115	125	135	146	165	180	215	255	285	325
H	235	243	258	280	307	358	400	490	576	663	750
